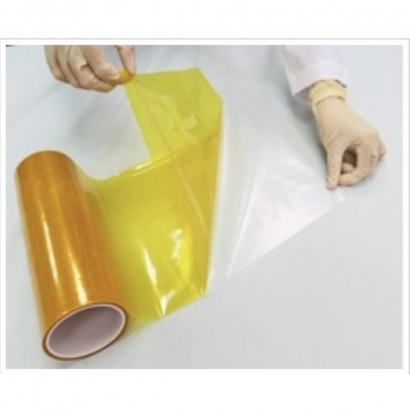

PIC感光顯影覆蓋膜 Photo-imageable Coverlay

PIC感光顯影覆蓋膜 可用貼合方式取代感光顯影油墨
點選瀏覽大圖
產品詳細說明
德國軟板廠採用PIC感光顯影覆蓋膜取代顯影油墨
感光顯影油墨施工不易塞孔問題工程費時良率又低
軟板業多年來最頭痛問題就是解決塞孔,這個技術問題限制了台灣廠商進軍到高階精密軟板市場。台灣軟板廠如想進入到到目前日商軟板廠所掌控的,高速微細的硬碟機、印表機、精密醫療、航太控制的軟板應用市場、前述的軟板塞孔技術問題非得要先解。可是這個精密的程序需要幾個成功要素,首先是軟板油墨一定要細膩好塗佈,夠軟夠撓折,能吃到到細微孔壁的內徑形成保護。其二是無論業者使用網印或滾輪塗佈,施工者的技術要夠好才行,,否則重工或品質不佳的機率很高,最後是施工的效率不彰,產出規模和時效就會陷入瓶頸。歐美及日本可說是軟性電路板的開發先鋒,也是實際應用面的最大使用國,這些年日本、歐美的先進材料研發公司就開始思索,為什麼我們不用貼合的方式來解決塞孔不易成功的問題。解決這問題,軟板製程時間縮短、材料費用下降1/3、產品良率與產出效率都會大幅提高。德國TMT GMBH專精於高精密軟性電路板,應用於高階醫療器材與儀器,由於傳統感光顯影油墨的製程有溶劑的污染及施工良率的問題,長久以來積極尋求可替代性的環保材料,現在TMT GMBH已開始採用台灣冠品材料科技的PIC感光顯影覆蓋膜取代顯影油墨。

台廠研發PIC覆蓋膜取代傳統感光顯影油墨
軟板覆蓋膜主要是用來覆蓋和保護微細線路,讓軟排線具有耐撓折性,並保護線路不受溫度、溼度、及有汙染或侵蝕性的物質傷害。軟板覆蓋膜發展至今有幾樣型式:乾膜型覆蓋、網印型覆蓋、感光顯影型覆蓋。乾膜型覆蓋及網印型覆蓋,普遍都有良率低、成本高、或是精密度、撓折性都不夠好的缺點,而且兩者都無法根本解決軟板塞孔的品質問題。PIC感光顯影型覆蓋膜(Photoimageable Coverlay),比起乾膜型、網印型覆蓋的技術層次更高。在精密的軟板撓折性線路上,需要露出覆蓋的焊錫接點或是連接器接頭部份,因此PIC感光顯影覆蓋膜在精密對位、精細線距以及塗佈厚度上,都比前兩者為佳。所以軟板上的鑽孔不是用軟板油墨塗佈上去,而是用貼合的方式。台灣冠品材料科技TeamChem Materials Company2012投入PIC感光顯影型覆蓋膜(Photoimageable Coverlay)的生產與研發,目前已成功量產並外銷歐洲。
